DCS系統接地的基本要求及接地分類

更新時間：2018-03-12 13:39:58　點擊數：3891

DCS系統接地是為了保證當進入DCS系統的信號、供電電源或DCS系統設備本身出現問題時，有效的接地系統能承受過載電流并可以迅速將過載電流導入大地。接地系統能夠為DCS提供屏蔽層，消除電子噪聲干擾，并為整個控制系統提供公共信號參考點（即參考零電位）。

當接地系統發生問題時(接地電阻過大，多點接地，接地線斷線或接地線與高電壓、大電流設備相接觸等)，會造成人員的觸電傷害及設備的損壞，據了解，有些DCS系統經常“死機” (或不明原因的“死機”)，大多是因為接地系統不良或存在問題所引起的。因此，完善、可靠、正確的接地，是DCS系統能夠安全、可靠和良好運行的關鍵。

DCS接地分類

在一般情況下，DCS控制系統需要兩種接地：保護地和工作地（邏輯地、屏蔽地等）。對于裝有安全柵防爆措施的系統如化工行業所用的系統，還要求有本安地。

2.1保護地（CG，Cabinet Grounding）

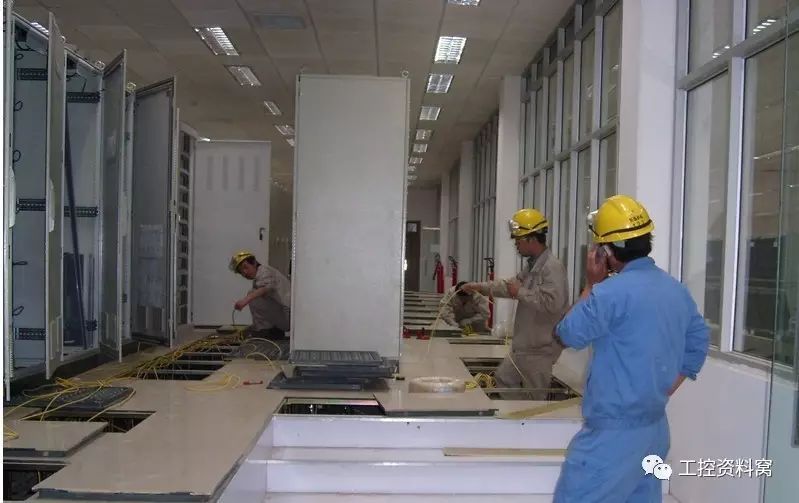

是為了防止設備外殼的靜電荷積累、避免造成人身傷害而采取的保護措施。DCS系統所有的操作員機柜、現場控制站機柜、打印機、端子柜等均應接保護地。保護地應接至廠區電氣專業接地網，接地電阻小于4Ω。

2.2邏輯地

也叫機器邏輯地、主機電源地，是計算機內部的邏輯電平負端公共地，也是+5V等的電源輸出地。如CPU的正負5伏、正負12伏的負端。需要接入公共接地極。

2.3屏蔽地（AG，Analog Grounding）

也叫模擬地，它可以把現場信號傳輸時所受到的干擾屏蔽掉，以提高信號精度。DCS系統中信號電纜的屏蔽層應做屏蔽接地。線纜屏蔽層必須一端接地，防止形成閉合回路干擾。鎧裝電纜的金屬鎧不應作為屏蔽保護接地，必須是銅絲網或鍍鋁屏蔽層接地。接入公共接地極。

2.4本安地

應獨立設置接地系統，接地電阻≤4Ω。本安地的接地系統應保持獨立，與廠區電氣地網或其它儀表系統接地網的距離應在5m以上。
